Brida Anteojo-Spectacle Flange
Código: IMOS000066

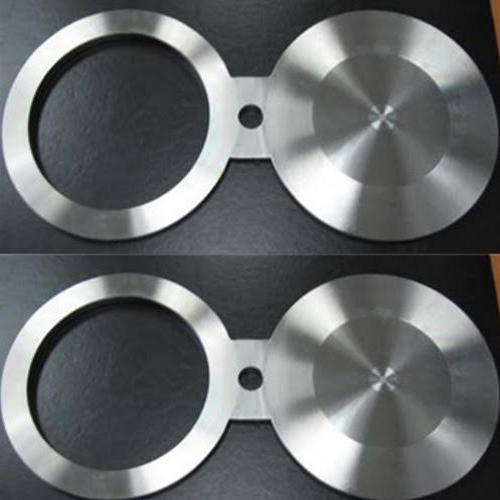

Una Brida Anteojo-Spectacle Flange es un componente utilizado en sistemas de tuberías para aislar una sección de la tubería de otra, o para asegurar el cierre temporal durante el mantenimiento. Consiste en dos discos metálicos unidos por una pieza intermedia: uno de los discos tiene un agujero (anillo) y el otro es sólido (placa ciega). Al girar la brida, se puede alternar entre permitir el flujo o bloquearlo completamente. Spectacle se pueden girar fácilmente para abrir y cerrar el flujo de las tuberías. Se utilizan en aplicaciones que operan a temperaturas bajo cero, son volátiles y tóxicos.
- Materiales:
- Acero al carbono: ASTM A105, A516 Gr. 70.
- Acero inoxidable: ASTM A182 F304, F316.
- Aleaciones de níquel: Monel, Inconel.
- Aleaciones especiales: Duplex, Super Duplex, Hastelloy.
- Dimensiones:
- Diámetros: Desde 1/2″ hasta 60″ o más, según especificaciones.
- Clasificaciones de presión: 150#, 300#, 600#, 900#, 1500#, 2500#.
- Estándares: ASME B16.48, API 590, DIN, EN.
- Características:
- Disco sólido (placa ciega): Utilizado para bloquear el flujo en la tubería.
- Disco con agujero (anillo): Permite el paso del flujo cuando está en posición.
- Conexión intermedia: Une ambos discos permitiendo girar la brida para cambiar entre flujo abierto y cerrado.
- Grosor: Suficiente para soportar la presión de operación del sistema, definido por las normas de diseño.
- Aplicaciones Comunes:
- Petróleo y gas: Aislamiento temporal de secciones de tubería para mantenimiento.
- Plantas químicas: Control y aislamiento de flujo en procesos químicos.
- Plantas de energía: Mantenimiento y operaciones de sistemas de vapor y agua.
- Tratamiento de aguas: Aislamiento y mantenimiento de sistemas de bombeo y distribución de agua.
- Ventajas:
- Versatilidad: Permite cambiar fácilmente entre flujo abierto y cerrado sin necesidad de desmontar la brida.
- Seguridad: Proporciona una clara indicación visual del estado del flujo (abierto o cerrado).
- Facilidad de Mantenimiento: Facilita las tareas de mantenimiento y reparación en sistemas de tuberías.
- Mantenimiento:
- Inspección Visual: Verificar regularmente la integridad de los discos y la conexión intermedia.
- Pruebas de Presión: Asegurar que los discos puedan soportar la presión de operación del sistema sin deformaciones.
- Limpieza: Mantener las superficies de sellado y los discos libres de residuos para asegurar un funcionamiento eficiente.
Ejemplo de Especificación
- Material: ASTM A182 F316.
- Diámetro: 10″.
- Clasificación de Presión: 300#.
- Estándar: ASME B16.48.
